ترموکوپل بخاری یکی از مهمترین قطعات ایمنی و عملکردی در سیستمهای گرمایشی گازی است. این قطعه کوچک اما حیاتی، نقش حسگر دما و کنترل جریان گاز را بر عهده دارد. خرابی ترموکوپل میتواند باعث روشن نشدن بخاری یا کارکرد نامناسب آن شود. در این مقاله به بررسی علل خرابی ترموکوپل بخاری، نحوه تست و عیبیابی آن و روشهای تعمیر میپردازیم تا بتوانید بدون نگرانی از مشکلات رایج، سیستم گرمایشی خود را به بهترین شکل نگه دارید.
ترموکوپل بخاری چه کاری انجام میدهد؟
ترموکوپل یک حسگر دما است که وظیفه آن تشخیص شعله و جلوگیری از نشت گاز است. هنگامی که بخاری روشن میشود و شعله ایجاد میشود، ترموکوپل جریان الکتریکی کوچکی تولید میکند که به شیر گاز فرمان میدهد جریان گاز باز بماند. در صورت خاموش شدن شعله، جریان قطع شده و شیر گاز بسته میشود تا از خطر نشت گاز جلوگیری شود.
به عبارت ساده، ترموکوپل مانند نگهبان شعله عمل میکند: وقتی شعله روشن است، اجازه عبور گاز میدهد و وقتی شعله خاموش شود، جریان گاز را قطع میکند.
دلایل خرابی ترموکوپل
ترموکوپلها از پرکاربردترین ابزارهای اندازهگیری دما در صنعت و سیستمهای گرمایشی هستند، اما مانند هر وسیله دیگری، ممکن است دچار خرابی یا کاهش دقت شوند. شناخت دلایل اصلی خرابی ترموکوپل، میتواند در عیبیابی و افزایش طول عمر آن بسیار مفید باشد.
1. انتخاب نادرست نوع ترموکوپل
یکی از رایجترین مشکلات، استفاده از نوع نامناسب ترموکوپل است. ترموکوپلها انواع مختلفی مانند K، J، T، E، N، R، S و B دارند که هر کدام دامنه دمایی، دقت و خروجی الکتریکی متفاوتی ارائه میکنند. اگر نوع ترموکوپل با تنظیمات دستگاه یا محدوده کاری مطابقت نداشته باشد، دقت اندازهگیری کاهش یافته و احتمال خطا افزایش مییابد.
2. مشکلات مربوط به سیمهای ترموکوپل
سیمهای ترموکوپل برای انتقال سیگنال ولتاژ به دستگاه اندازهگیری استفاده میشوند. اگر قطبهای سیمها اشتباه وصل شوند یا اتصالات شل باشند، دمای اندازهگیری شده با واقعیت تفاوت خواهد داشت. این مشکل معمولاً به دلیل رنگبندی غیرمنتظره سیمها ایجاد میشود که مطابق استاندارد ANSI، سیم مثبت ممکن است رنگ قرمز داشته باشد و سیم منفی رنگ دیگری.
3. تغییرات ذاتی در آلیاژها
ترموکوپلها از ترکیب دو فلز مختلف ساخته میشوند و هر دسته از سیمها دارای درصدی از عناصر آلیاژی هستند. حتی تفاوتهای جزئی در ترکیب فلزات در فرایند تولید، میتواند باعث ایجاد خطا شود. این نوع خطا معمولاً کوچک است، اما با گذر زمان و در کاربردهای حساس، قابل توجه خواهد بود.
4. نوسانات دما در اطراف اتصال مرجع
ترموکوپل دما را به صورت اختلاف دما بین محل اندازهگیری و اتصال مرجع میسنجد. اگر دمای اتصال مرجع تغییر کند یا تحت تأثیر جریان هوا و منابع حرارتی قرار گیرد، خطای اندازهگیری ایجاد میشود.
5. اتصال زمین در بیش از یک نقطه
ترموکوپل باید فقط در یک نقطه به زمین متصل شود. اگر در چند نقطه اتصال زمین داشته باشد، جریانهای اضافی ایجاد میشود که میتواند میدانهای الکترومغناطیسی و اختلالات فرکانس رادیویی ایجاد کند و دقت اندازهگیری را کاهش دهد.
6. کهنگی و فرسودگی ترموکوپل
با گذشت زمان، ترموکوپلها دچار تغییرات متالورژیکی میشوند و دقت آنها کاهش مییابد. دماهای بالا، چرخههای مکرر حرارتی و استفاده طولانیمدت باعث ایجاد خطاهایی در حدود 10 تا 20 درجه فارنهایت میشوند. بهترین راه حل برای این مشکل، تعویض دورهای ترموکوپل است.
ترموکوپل چگونه کار میکند؟
برای پاسخ به این سوال خوب است ابتدا بدانیم "ترموکوپل به کجا وصل میشود؟" ترموکوپل بخاری معمولاً بین سر شعله و شیر کنترل گاز قرار دارد. یک سر آن در مجاورت شعله قرار میگیرد و سر دیگر به شیر گاز متصل است. این اتصال باعث میشود ترموکوپل بتواند جریان کوچکی ایجاد کرده و عملکرد ایمنی بخاری را تضمین کند.
ترموکوپل با استفاده از پدیدهای به نام اثر سیبک (Seebeck Effect) کار میکند. وقتی دو فلز متفاوت در یک سر به هم جوش داده میشوند و دما در این نقطه تغییر میکند، یک ولتاژ کوچک تولید میشود. این ولتاژ توسط ترموکوپل به شیر گاز منتقل شده و جریان گاز را کنترل میکند.
در سیستمهای صنعتی و بخاریهای خانگی، ترموکوپلها بسیار قابل اعتماد هستند، اما همانند هر قطعه الکتریکی و مکانیکی دیگر، ممکن است به مرور زمان دچار خرابی شوند.

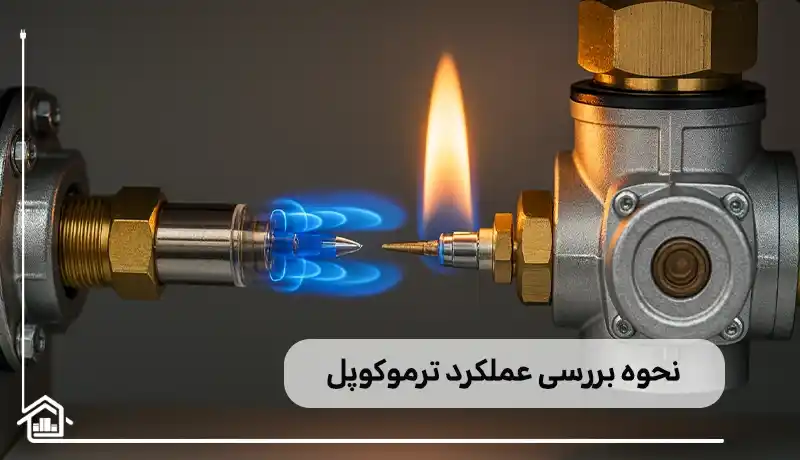

نحوه بررسی عملکرد صحیح ترموکوپل
براری پاسخ به سوالاتی نظیر "چگونه بفهمیم ترموکوپل سالم است؟" یا "علت روشن نماندن ترموکوپل بخاری چیست؟" خوب است راهکارهای زیر را دنبال کنید:
تشخیص سلامت ترموکوپل بخاری کار سادهای است و چند روش رایج دارد:
- بازرسی بصری: بررسی کنید که ترموکوپل ترک نخورده، خم نشده یا اکسید نشده باشد. هرگونه آسیب فیزیکی میتواند عملکرد آن را مختل کند.
- تست شعله: اگر بخاری روشن نمیشود یا پس از روشن شدن شعله، به سرعت خاموش میشود، احتمالاً ترموکوپل خراب است.
- تست با مولتیمتر: ولتاژ تولیدی ترموکوپل را اندازهگیری کنید. در حالت گرم شدن سر شعله، ولتاژ باید حدود 20 تا 30 میلیولت باشد.
روشن نماندن ترموکوپل بخاری میتواند ناشی از چند مشکل رایج باشد:
- خرابی یا فرسودگی ترموکوپل: ترموکوپلها با گذر زمان و حرارت زیاد دچار فرسودگی میشوند و ولتاژ کافی تولید نمیکنند.
- شل بودن اتصالات: اگر اتصال ترموکوپل به شیر گاز یا به سر شعله شل باشد، جریان کافی منتقل نمیشود.
- آلودگی یا کثیفی سر ترموکوپل: گرد و غبار یا چربی میتواند مانع تماس کامل با شعله شود.
- قرارگیری نادرست سر ترموکوپل: ترموکوپل باید دقیقاً در شعله قرار گیرد، در غیر این صورت نمیتواند جریان کافی تولید کند.
ترموکوپل چگونه خراب میشود؟
دلایل خرابی ترموکوپل بخاری معمولاً به موارد زیر برمیگردد:
- ساییدگی و فرسایش فلزات: ترموکوپل از دو فلز متفاوت ساخته شده است و با گذشت زمان، اکسید شدن و فرسایش فلزات باعث کاهش دقت و تولید ولتاژ میشود.
- گرمای بیش از حد یا چرخههای مکرر: استفاده طولانی مدت در دمای بالا یا روشن و خاموش شدن مکرر شعله میتواند ترموکوپل را تخریب کند.
- آلودگی و رسوب گرفتگی: دود، گرد و غبار و سایر ذرات میتوانند روی سر ترموکوپل جمع شوند و مانع انتقال حرارت به آن شوند.
- اتصالات شل یا زنگزده: هر گونه مشکل در سیمکشی و اتصال به شیر گاز باعث میشود ترموکوپل کارایی خود را از دست بدهد.
عیب یابی و تعمیر ترموکوپل بخاری
راهکار تست ترموکوپل بخاری به شرح زیر است:
- تست حرارت مستقیم: سر ترموکوپل را با شعله بگیرید و با مولتیمتر ولتاژ تولید شده را اندازه بگیرید. ولتاژ باید حدود 20-30 میلیولت باشد.
- تست مقاومت: مقاومت ترموکوپل را اندازه بگیرید. مقاومت خیلی بالا یا خیلی پایین میتواند نشاندهنده خرابی باشد.
- تست عملکردی با شیر گاز: ترموکوپل سالم، جریان کافی تولید میکند تا شیر گاز را باز نگه دارد. اگر شعله پس از رها کردن دست از دکمه گاز خاموش شد، ترموکوپل خراب است.
در بسیاری از موارد، ترموکوپل بخاری قابل تعمیر نیست و باید تعویض شود، اما برخی نکات میتواند طول عمر آن را افزایش دهد:
- تمیز کردن سر ترموکوپل: رسوبات و چربیها را با پارچه نرم یا سیم خشک پاک کنید.
- بررسی و محکم کردن اتصالات: اتصالات ترموکوپل به شیر گاز و سر شعله باید محکم و بدون زنگ زدگی باشند.
- جایگذاری درست ترموکوپل: مطمئن شوید که سر ترموکوپل دقیقاً در شعله قرار دارد تا جریان کافی تولید کند.
- تعویض ترموکوپل قدیمی: اگر ترموکوپل بیش از حد فرسوده شده باشد، بهترین راه حل تعویض آن است.
فرایند عیبیابی ترموکوپل بخاری شامل مراحل زیر است:
- بررسی بصری: ترموکوپل و سیمها را از نظر آسیب، سوختگی یا زنگ زدگی بررسی کنید.
- تست ولتاژ: با مولتیمتر ولتاژ تولید شده توسط ترموکوپل در شعله را اندازه بگیرید.
- بررسی اتصالات و شیر گاز: اطمینان حاصل کنید که ترموکوپل به درستی به شیر گاز متصل است.
- جایگذاری مجدد ترموکوپل: مطمئن شوید سر ترموکوپل در شعله قرار گرفته و جریان کافی تولید میکند.
- تست عملکرد کلی بخاری: بعد از تعمیر یا تعویض ترموکوپل، بخاری را روشن کنید و بررسی کنید که شعله به درستی کار میکند و خاموش نمیشود.
جمع بندی
ترموکوپل بخاری یک قطعه کلیدی برای ایمنی و عملکرد صحیح سیستم گرمایشی است. خرابی ترموکوپل میتواند ناشی از فرسودگی، آلودگی، اتصالات شل، یا نصب نادرست باشد. برای اطمینان از عملکرد صحیح، ترموکوپل را به صورت دورهای بررسی کنید، اتصالات را محکم کنید و در صورت نیاز، آن را تعویض نمایید.
با رعایت نکات فوق، میتوانید عمر ترموکوپل بخاری خود را افزایش داده و از مشکلات روشن نشدن یا خاموش شدن ناگهانی شعله جلوگیری کنید. توجه به این قطعه کوچک اما حیاتی، تضمینکننده ایمنی و راحتی در خانه و محیط کار است.
